Utmanande projekt med Hammarborrning
Publicerad: 22 januari, 2026

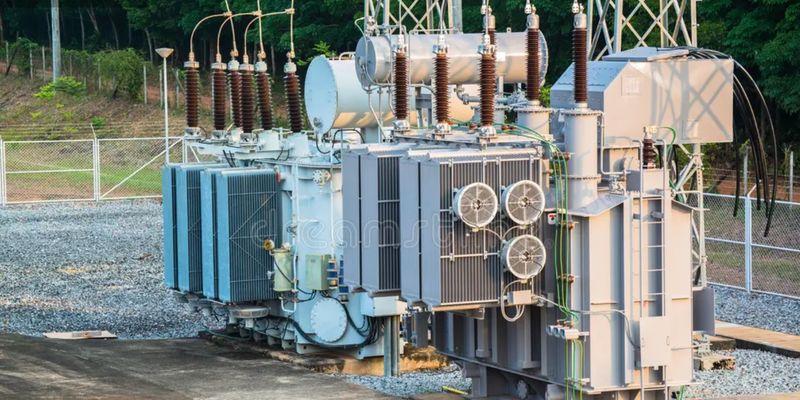

Exempel på känslig utrustning i en transformatorstation
Haninge kommun är nu färdiga med projekteringen av ett projekt där hammarborrning kommer användas då de byter ut vatten- , dag- och spillvattenledningar och skall vända avloppets riktning i dem när hammarborrningen är klar. Projektet innehåller olika utmaningar där den största är att lyckas få ett antal större aktörer som Vattenfall, SL och Trafikverket att samverka under projektet.
Det berättar Johan Hassius, byggledare på Vatten och Avlopp på Haninge kommun. Utöver de tre större aktörerna behöver samverkan även ske med tredje man då projektet går genom ett villaområde.
- Under alla år jag har jobbat med större VA-projekt har jag aldrig varit med om att så många aktörer behöver samordnas i ett och samma projekt, det brukar handla om en eller max två åt gången. Men här kommer vi borra genom ett berg som ligger nära både en transformatorstation, ett bostadsområde, järnvägsspår under en gångbro, där gångbron också är en faktor att ta hänsyn till, samt en pendeltågsstation, förklarar han.
Projektet handlar om att ledningarna för vatten-, dag- och spillvatten i området behöver förnyas så kapaciteten klarar framtida behov. En av anledningarna till att de har valt hammarborrning är att de vill undvika sprängning så mycket som möjligt då det medför stora risker för omgivningen genom de vibrationer som uppstår.
Transformatorstationen mest kritisk
Den mest kritiska faciliteten är transformatorstationen som ligger väldigt nära där de ska spränga för inledningsgropen och sedan borra.
- Transformatorstationen är väldigt känslig för vibrationer och vi skall göra beräkningar och anpassa storleken på sprängladdningarna, det kommer bli väldigt små laddningar, berättar Johan Hassius.
Även bostadshusen i närheten är känsliga för vibrationer från sprängning och borrning, liksom en gångbro för gående över järnvägen och pendeltågsstationen.
- Vi kommer därför placera ut en stor mängd vibrationsmätare på olika ställen som mäter i realtid så vi har kontinuerlig koll. Vid transformatorstationen sätter vi dessutom en accelerationsmätare som är ännu känsligare.
Får inte påverka grundvattennivån
Då hammarborrningen kommer ske på 4 meters djup, liksom sprängningen för startgropen, behöver de även ta hänsyn till frågor kring grundvattnet.
- Vi har behövt ta fram lösningar för att se till att grundvattnet inte följer med ledningarna nedåt mot självfallsledningen längre ner. En sänkt grundvattennivå skulle vara klart negativt för bland annat bostadshusen i närheten.
För att hitta lösningar för alla utmaningar har de genomfört noggranna geotekniska kartläggningar av berget, bland annat tagit bergkärnprov för att se hur det mår.
- Det visar sig att det är ett bra berg för det vi vill genomföra, dock är det sulfitberg vilket innebär att vi måste hantera det varsamt och ta hand om alla restprodukter och skicka dem till återvinning.
Projekteringen av hammarborrningen fick göras om
När Johan Hassius tog över projektet med hammarborrningen såg han att det fanns vissa problem med den tidigare genomförda projekteringen.
- Projektet handlar om två ledningar för vatten-, dag- och spillvattenledningar med diametrar på 600 mm respektive 400 mm, inklusive skyddsrör, som ska dras genom ett berg. Det är relativt stora rör och då det handlar om en rörsträckning på drygt 50 meter behöver vi ta höjd för att borrningen kan dra lite snett. Vi behöver därför se till att placera ledningarna med tillräckligt stort mellanrum så vi inte riskerar att borrningen för den ena ledningen går in i den andra. I det här fallet låg de för nära i den ursprungliga planen, nu har vi korrigerat planen och då kommer de ligga med ett mellanrum på ca 1,5-2 meter.
Hammarborrningen utgör en del i ett förnyelseprojekt de genomför i området, fram till avsnittet med hammarborrningen byter de ut ca 1000 meter ledningar. Tack vare att de kan borra genom berget kan de nu få en tillräcklig lutning på hela ledningen ner till anslutningen till en självfallsledning längre ner.
- Vi kan då ta bort en pumpstation som behövts tidigare och ersätta den med en tryckstegringsstation, något som blir en förbättring i ledningarnas funktion, förklarar Johan Hassius.
Överlämnar nu till entreprenören
Nu när projekteringen är helt avslutad jobbar de med att samla ihop alla delar och inleda diskussioner med entreprenören som får börja planera genomförandet.
- Själva hammarborrningen kommer eventuellt ske i slutet av sommaren eller början på hösten, beroende av andra delar av projektets framdrift. Det är verkligen ett väldigt spännande projekt och jag ser med spänning fram mot att följa genomförandet. Speciellt intressant blir det att följa upp hur samverkan mellan de stora aktörerna kommer löpa på, jag har som sagt inte varit med om ett liknande projekt tidigare, avslutar han.
