Schaktfri förnyelse av fjärrvärmeledning
Publicerad: 18 maj, 2025

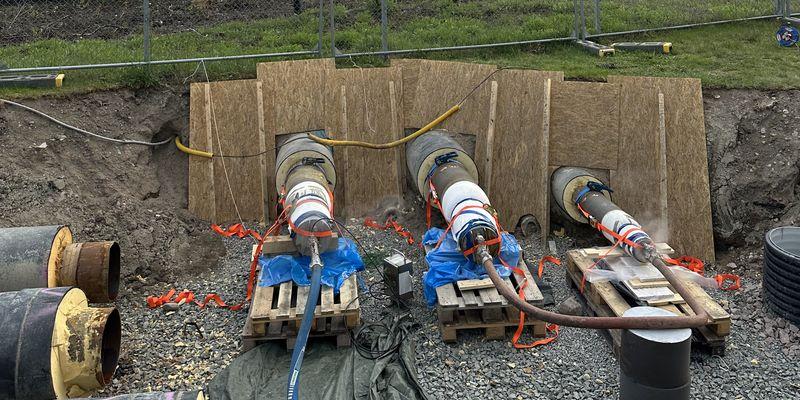

Foto: Pollex
Att använda schaktfria lösningar vid renovering av fjärrvärmeledningar har varit svårt. Kombinationen av värme och tryck har varit en utmaning för traditionella flexibla foder, men med den relativt nya kolfiberarmerade fodringen Carboseal fungerar det utmärkt. Pollex har just använt den nya tekniken vid renovering av fjärrvärmeledningar i Köping.
Det var sex fjärrvärmeledningar under två järnvägskorsningar som de behövde använda schaktfri teknik.
- Under den ena korsningen renoverade vi 30 meter ledningar och under den andra var det 15 meter. Dimensionerna var 400 mm och 250 mm och det var ledningar i båda riktningarna.
Varit med under utvecklingsprocessen
Carboseal är ett flexibelt foder tillverkat av kolfiber som är framtaget för de tuffa förhållandena i fjärrvärmenät och klarar temperaturer på 130° C och 16 bars tryck eller mer.
- Genom att använda en epoxi som utvecklats för höga temperaturer i våta miljöer kombinerat med en kolfiber som inte påverkas av vatten, så kommer man runt de problem som traditionella foder har med fjärrvärmeledningar. I nuläget kan ledningar mellan 100 och 800 mm förnyas med CarboSeal, förklarar Emil Wilén, Regionchef på Pollex.
Utvecklingen av fodret har skett i samarbete mellan PPR (Pressure Pipe Relining) Sweden AB och Sveriges Forskningsinstitut (RISE). Pollex har varit en del i utvecklingen sedan 2010.
- RISE har ansvarat för forskningsdelen under projektet och på olika sätt visat att den nya produkten kunnat övervinna utmaningarna som har funnits med schaktfri renovering av fjärrvärmeledningar. Vi har hjälpt till med olika tester under utvecklingsprojektet.
Likartad installation
Installationen av det kolfiberarmerade fodret påminner mycket om den för traditionella flexibla foder, den största skillnaden är att härdningen sker med ånga i stället för UV-ljus.
- Härdningen pågår i 8 timmar och därefter filmar vi och gör en täthetskontroll. I Köping har alla delar fungerat utmärkt och den provtryckning de gjorde efter reliningen blev godkänd.
Det kolfiberarmerade fodret kan också anpassas specifikt för varje objekt och kan designas för tryck över 16 bar. Även längdutvidgningen av kolfiberfodret kan designas för att följa stålet eller för att inte utvidgas alls.
- Produkten levereras färdig för installation och ingen impregnering behöver utföras på arbetsplatsen. Kontinuerlig utveckling sker också för att ta fram lösningar för skarpare böjar, serviser och T-stycken.
Bjuder in till platsbesök
Köping är bara en av flera platser där Pollex genomfört, och kommer genomföra, installationer med Carboseal.
- I mars genomförde vi den första schaktfria renoveringen av fjärrvärmeledningar i Norge, vilket var en kul milstolpe. Det var en sträcka på 75 meter tur och retur och det flöt på väldigt bra. Till hösten kommer vi genomföra projekt med Carboseal i Danmark och på flera platser i Sverige. Då intresset är så stort så bjuder vi in till platsvisningar på varje ställe vi är så representanter från fjärrvärmebolag kan komma och se hur det hela går till i praktiken.
De kommer vara i Mölndal vecka 26, i Enköping vecka 34 och i Linköping v 35, är man intresserad är det bara att åka dit.
