Tematreff om fornyelse av vannledninger i Bergen

Publicerad: 23 februari, 2020

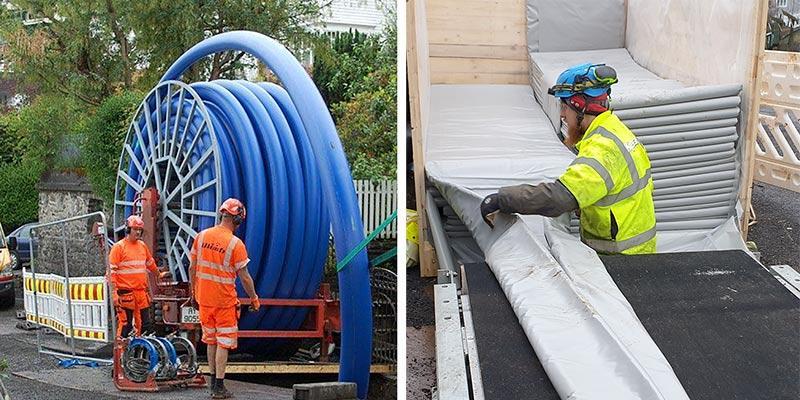

Tematreff på prosjekt i Bergen. Vannledningsfornying med Compact Pipe tettilsluttet rør (t.v.) og Saertex Liner H2O vannledningsstrømpe (t.h.)

Støpejernsledningene har ført vann fra Svartediket til Bergen sentrum siden 1866 og 1882. Nå skal de fornyes. Kjeldaas, Olimb, SSTT og Bergen kommune inviterer til tematreff om fornying av vannledning med to metoder: Tettilsluttet rør og strømperenovering.

26. mars inviteres det til tematreff om fornyelse av vannledning i Bergen. Entreprenørene Kjeldaas AS og Olimb Rørfornying AS inviterer, i samarbeid med SSTT og byggherre Bergen kommune.

Tema for dagen er to typer renovering:

• Tettilsluttet rør, Compact Pipe.
• Strømperenovering av vannledning med Saertex Liner H2O.

Fornyelse Nubbebakken

De to metodene benyttes på ulike dimensjoner i det samme prosjektet, "Ledningsfornyelse VANN – Nubbebakken". En DN300 grå støpejernsledning er fornyet med Compact Pipe og en tilsvarende DN530 ledning er fornyet med Saertex Liner H2O.

– Renoveringsmetodene er fullstrukturelle. Begge ledningene er fra 1800-tallet. Det gir en ekstra dimensjon til prosjektet, sier Henrik Panman. Han er prosjektleder for ledningsfornyelse i Kjeldaas AS.

Historien

Bergen vannverk ble offisielt åpnet i 1855. Året før hadde det blitt bygget en ny demning i Svartediket, og det ble lagt en ni tommers vannledning fra Svartediket til sentrum. Ni tommer tilsvarer det vi i dag kaller DN225.

Et tiår senere, i 1866, ble det lagt en ny 12 tommers vannledning – som i dag kalles DN300 – parallelt med den første ledningen. I 1882 ble det det etablert en høyere dam som økte reguleringshøyden med tre meter. Da skiftet de også ut den første 225-ledningen med en ny på 21 tommer. Eller DN550, om du vil.

300 og 550 fornyes

Det er deler av DN300-en fra 1866 og DN550-en fra 1882 som nå er blitt fornyet. To ganger 430 meter er blitt fornyet til nå. I dagene før tematreffet skal det fornyes to ganger 83 meter.

De to ledningen skal altså fornyes med Compact Pipe tettilsluttet rør på den minste, og med Saertex Liner H2O strømperenovering på den største.

Compact pipe tettilsluttet rør

Compact Pipe er et PE-rør foldet i en C-form når det trekkes inn i den gamle vannledningen. Når røret er trukket helt igjennom, tilsettes trykk og varme i form av damp. Plastmaterialet folder seg da ut til sin opprinnelige runde form.

Det legger seg tett inntil veggene inni den gamle ledningen. Der danner det et helt nytt, tett tilsluttet rør. Derav betegnelsen.

Compact Pipe blir produsert i dimensjoner fra DN100 til DN450. SDR-verdier 17, og nyheten 13,6 (fullstrukturell). Røret kan bestilles i PE100-kvalitet RC.

Saertex Liner H20 strømperenovering

Saertex Liner H2O strømpe for vannledninger består av glassfiber med styrenfri vinylester som herdes med UV-lys. Produktets tynne veggtykkelse gjør at kapasiteten i vannledningen reduseres minimalt.

Produktet egner seg svært godt på lange, rette strekk. Strømpa kan installeres i dimensjon fra DN150/200 opptil DN1200.

I tillegg til de to metodene vil entreprenørene presentere og demonstrere to andre metoder.

• Olimb presenterer sin egenutviklede D.W.Liner, en armert foring til 100 prosent gravefri fornyelse av vannledninger (trykkledninger).
• Kjeldaas vil presentere Primus Line, en fleksibel foring med liten veggtykkelse på grunn av sin flerlagsstruktur av PE og kevlar. Primus line er svært fleksibel, og kan fornye vannledninger med bend opptil 45 grader. I visse tilfeller helt opptil 90 grader. Den har strukturell styrke for innvendig trykk, men er avhengig av det eksisterende rør for ringstivhet. Primus Line kan installeres fra DN150 til DN500, i lengder opptil 2000 meter. I endene har Primus Line en flenseforbindelse som gjør det mulig med tilkobling til standard rørdeler.

Tematreffet foregår mellom 10 og 15.

– Vi skal være utendørs deler av dagen. Derfor anbefaler vi deltakere å ta med synlighetstøy og egnet skotøy, sier Panman.

Oppmøte er på Svartediket vannbehandlingsanlegg, i Stemmeveien 41. For de som ønsker vil det bli satt opp transport fra Flesland til Svartediket, og tilbake på slutten av dagen.

Praktisk info og program

Tid: Torsdag 26. mars 2020, kl 1000-1515
Sted: Svartediket vannbehandlingsanlegg, Stemmeveien 41, Bergen.
Påmelding her, innen 19. mars.
Deltakeravgift:
SSTT-medlemmer kr 1 000 eks mva.
Øvrige deltakere kr 1 500 eks mva

Program:
1000 – Velkommen – SSTT
1005 – Bakgrunn, prosjekt Nubbebakken, ledning etablert 1865 – Bergen kommune
1020 – Metodegjennomgang, Compact Pipe rør og Saertex Liner H2O strømpe – Olimb Rørfornying AS og Kjeldaas AS
1100 – Lunsj
1120 – Metodegjennomgang forts., D.W. liner strømpe og Primus Line fleksibel foring, Olimb Rørfornying AS og Kjeldaas AS
1200 – Praktiske demonstrasjoner – Olimb Rørfornying AS og Kjeldaas AS
1345 – Rusletur til Nubbebakken
1415 – Gåtur langs anlegget – Bergen kommune og byguide
1515 – Transport fra Nubbebakken til Svartediket og Flesland. Ankomst Flesland flyplass kl 1600.

Alle deltakere må ha vernesko, synlighetstøy og hjelm.
